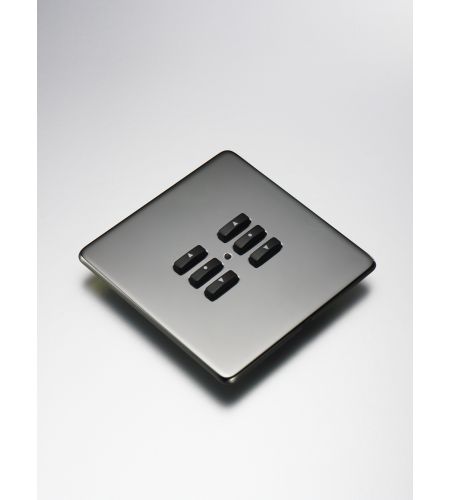

6-кнопочная проводная модульная панель управления


WCM-060 подключается к сети RACOM с кабельной системой CAT5, предварительно сконфигурированной для двойного управления открыванием, остановкой и закрыванием штор, жалюзи и проекторных экранов. Используется вместе с модулем RAK4-R.


Описание

Проводной 6-кнопочный модуль управления предусматривает несколько способов монтажа. Он основан на широко используемой стандартной коммутационной плате 50 х 50 мм Euro Module. Плоскопанельные переключатели и комплекты безвинтовых накладок Rako могут иметь различную внешнюю отделку: белую, матовую нержавеющую сталь, зеркальную нержавеющая сталь, полированную латунь, черный никель.

ПОЛНОФУНКЦИОНАЛЬНОЕ УПРАВЛЕНИЕ

Кнопочный модуль WCM-060 предварительно настроен для двухрежимного управления функциями открывания, остановки и закрывания. Каждая кнопка снабжена синим светодиодным индикатором и кнопками день-ночь. Простое подключение к проводной сети RACOM САТ5 осуществляется с помощью съемного 8-канального модуля Krone с врезаемыми соединителями, который может быть установлен на первом этапе инсталляции перед фронтальным кнопочным модулем управления. Это защитит управляющий модуль от повреждения во время дальнейших строительных работ. Этот модуль подходит для любого стандартного типа монтажа, предусмотренного системой Rako, и совместим со всеми дополнительными коммутационными платами 50 х 50 мм и защитными крышками. С помощью программного обеспечения RASOFT можно индивидуально запрограммировать каждую кнопку для выполнения различных задач, например: выбора сцены, тумблерного включения/выключения сцены, тумблерного включения/выключения канала, мастер-контроля повышения/понижения уровня сигнала, запуска/остановки макрокоманд, локального выключения одной комнаты или общего выключения системы. Светодиодные индикаторы индивидуально программируются в соответствии с логикой вышеперечисленных операций. Под заказ возможна лазерная гравировка кнопок.
