4-канальный релейный контроллер для штор и жалюзи







Описание

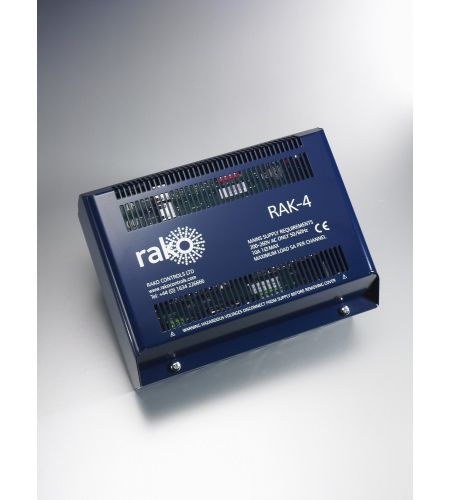

Rako RAK-4R – это 4-канальный контроллер, который может использоваться для управления многими типами моторизованных штор, жалюзи и экранов.


RAK-4R имеет один вход питания 230 В переменного тока с контактами L-N-G (под напряжением-ноль-земля). Каждый из 4 выходов содержит пару некоммутированных реле без напряжения. Эти реле могут подсоединяться к проводке или переключаться для обслуживания определенного мотора. RAK-4R также оборудован дополнительными выходами под напряжением, которые могут использоваться для управления двигателями, питающимися от сети переменного тока.


Rako RAK-4R разработан в качестве отдельного 4-канального контроллера, который может быть сблочен с другими модулями серии RAK-4 для увеличения количества выходных каналов. RAK-4R может комбинироваться с другими модулями линейки RAK-4, образуя смешанный блок, в который могут входить, например, RAK4-T, RAK4-R, RAK4-L, RAK4-F и т.д.


Независимо от того, какая конфигурация выбрана – отдельного 4-канального модуля или составного блока – каждая система требует подключения к беспроводному приемнику RxLink или проводному модулю RAK-Link. Один приемник RxLink может поддерживать связь с 4 модулями RAK-4, а RAK-Link – с 8 модулями RAK-4.



Диммерный модуль RAK-4R может без проблем использоваться вместе с другими модулями Rako, такими как линейные диммеры RDL, настенные панели управления RCP/RCM, портативные модули RAH и модули сопряжения Bridge. Каждый блок RAK-4 должен быть снабжен 10-А автоматическим минивыключателем типа B.

Приложение



RAK4R Install Guide
